Handy Graphicsの使い方

• Windowと座標
• 授業で使用するHandy Graphics 関数一覧
• Handydy Graphics使用の準備、使用後の処理
• 基本的なHandy Graphics 関数
• そのほかのHandy Graphics 関数
• 描画座標範囲の注意点
• 画像ファイルの読み方と印刷の仕方
• 曲線の描き方

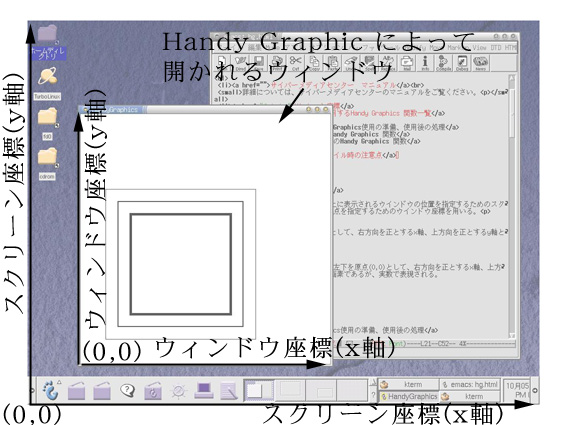

• ウインドウと座標

Handy Graphics では，ディスプレイ上に表示されるウインドウの位置を指定 するためのスクリーン座標と，ウィンドウ内の座標原点を指定するためのウ インドウ座標を用いる．

• スクリーン座標

ディスプレイの左下を原点(0,0)として，右方向を正とするx軸，上方向 を正とするy軸とした座標．単位は画素．

• ウィンドウ座標

ウインドウ内の描画可能な領域の左下を原点(0,0)として，右方向を正 とするx軸，上方向を正とするy軸とした座標．単位は画素．



---

• 主なHandy Graphics 関数一覧

• Handydy Graphics使用の準備，使用後の処理

はじめは，以下のテンプレートを用いてHandy Graphics関数を用いてく ださい．
図形を描画するためのテンプレート
図形をファイルに保存するためのテンプレー ト
なお，画像ファイルはファイルマネージャーからダブルクリックすると， 自動的にgvによって読み込まれ表示されます．（ただし，拡張子が 「.eps」であること．） なお，現時点では画像ファイルでは日本語が表示できません（したがっ て，プリントアウトしても文字化けする）．課題では，日本語を使わな いようにしてください．

• 新しいウィンドウを開く

HgWOpen(ウインドウの左座標, ウィンドウの下座標, ウインドウ の幅, ウィンドウの縦)
引数	実数型． HgWOpenで開くウィンドウのスクリーン座標．
戻値	整数型． HgWOpenは複数のウィンドウを開くことができる． 他の図形描画関数が，どのウィンドウに対して動作するか 他の関数はこの戻値を使って表す．

• ウィンドウを閉じる

HgWClose(w)
引数	整数型． HgWOpenの戻値で，どのウィンドウを閉じるか指定する．

HgWClose(w)
• ファイルへ保存するための準備

HgWInitEPS(w,"ファイル名.eps")
引数	w: 整数型． HgWOpenの戻値で，どのウィンドウの内容を描画するか指定する． "ファイル名.eps":文字型配列

HgWClose(w); を実行した時の内容がファイルに保存されます．
必ず，ファイル名はダブルクォーテーション「"」で囲んで， ファイル名の拡張子を「.eps」としてください．拡張子を付け ることで，ファイルビューワーでダブルクリックすると，自動 的にファイルが描画されます．なお，「"」は日本語モードで 入力せず，必ず「英語」モードで入力すること．

---

• 基本的なHandy Graphics 関数

以下に示す関数の座標は，すべてウィンドウ座標である．
ウインドウ座標を示すときは，必ず実数(小数点の付いた数）を用いる こと．
また，第一引数 w は，描画するウインドウを表し，HgWOpenの戻値を 引数として渡す．
(各関数をクリックすると使用例が表示されます．)

• 直線を引く

HgWline(w, 始点x座標, 始点y座標, 終点x座標, 終点y座標)
（実行結果）

• 円を描く, 塗りつぶした円を描く

HgWCircle(w, 中心x座標, 中心y座標, 半径)
HgWCircleFill(w, 中心x座標, 中心y座標, 半径)
（実行結果）

• 四角形を描く, 塗りつぶした四角形を描く
HgWBox(w, 左下点x座標, 左下点y座標, 横幅, 縦幅)
HgWBoxFill(w, 左下点x座標, 左下点y座標, 横幅, 縦幅)
（実行結果）
• 文字列を描く

HgWText(w, 左下のx座標, 左下のy座標, 文字列)
（実行結果）

---

• そのほかのHandy Graphics 関数

以下に示す関数の座標は，すべてウィンドウ座標である．
ウインドウ座標を示すときは，必ず実数(小数点の付いた数）を用いる こと．
また，第一引数 w は，描画するウインドウを表し，HgWOpenの戻値を 引数として渡す．
(各関数をクリックすると使用例が表示されます．)

• 円弧を描く

HgWArc(w, 中心x座標, 中心y座標, 半径, 始点角度, 終点角度)
（実行結果）

• 扇型を描く, 塗りつぶした扇形を描く

HgWFan(w, 中心x座標, 中心y座標, 半径, 始点角度, 終点角度)
HgWFanFill(w, 中心x座標, 中心y座標, 半径, 始点角度, 終点角度)
（実行結果）

• 多角形を描く, 塗りつぶした多角形を描く
配列を学んでから使用してください

HgWPoligon(w, 頂点の数, 頂点のx座標を格納した配列, 頂点のy座標を格納した配列)
hgWPolygonFill(w, 頂点の数, 頂点のx座標を格納した配列, 頂点のy座標を格納した配列)
（実行結果）

• ウィンドウ内を消去する

HgWClear(w)
HgWClearを呼び出すと，ウィンドウ内が消去されます

• 色を指定する

HgGray(グレーの濃度)
HgRGB(赤色の濃度, 緑色の濃度, 青色の濃度)
HgWClolor(w, 色)
グレー濃度：　0.0~1.0の値
各色の濃度：　0.0~1.0の値
色：　　　　　HgGray,HgRGBの戻値


• 線の太さを指定する

HgWWidth(w, 線の太さ)
線の太さは，0.0以上の実数で指定
（実行結果）
